Daten und Fakten zum Windpark

Der Trianel Windpark Borkum

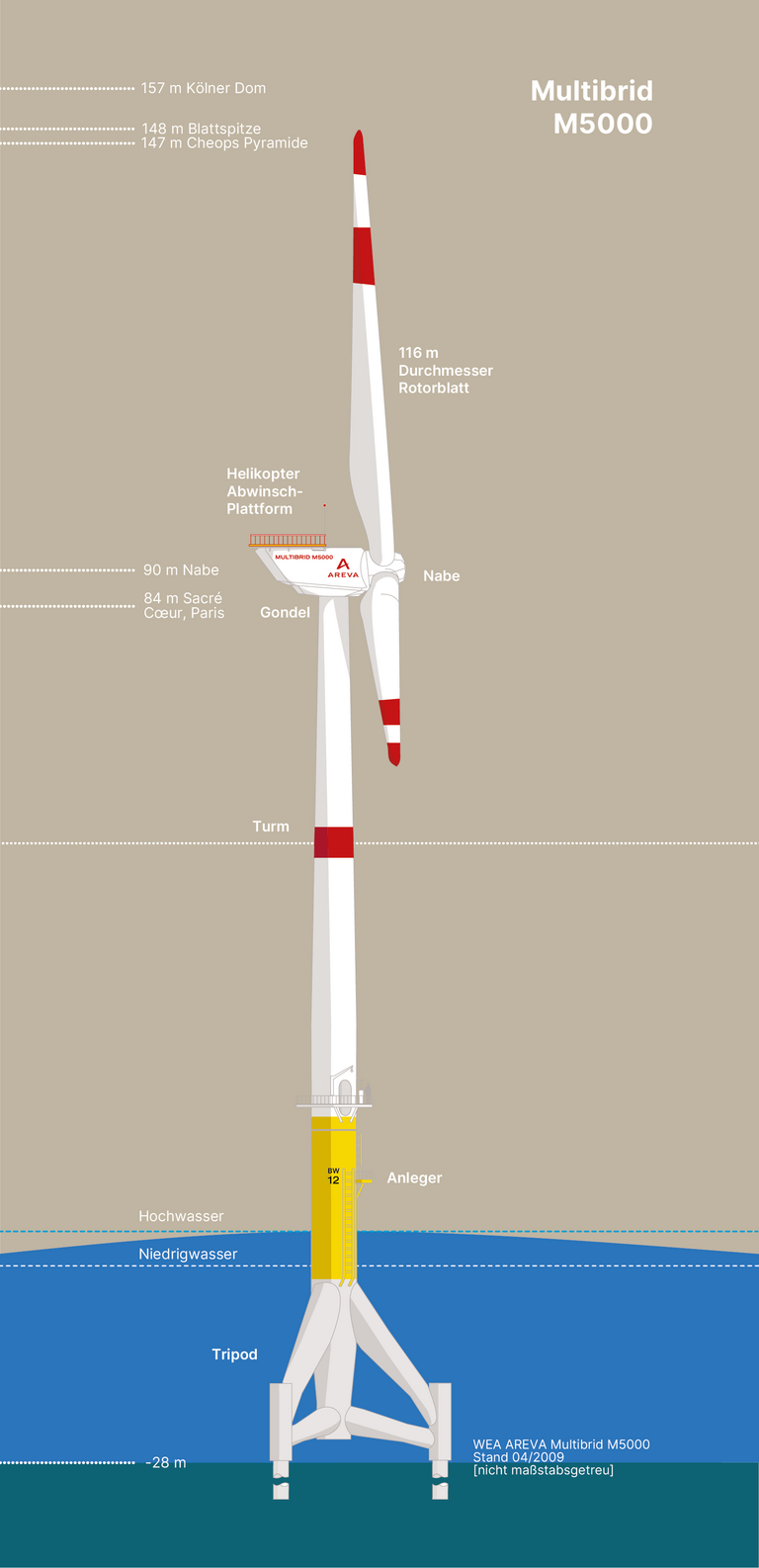

Der Trianel Windpark Borkum besteht aus 40 Windkraftanlagen des Typs Adwen AD5-116 (vorherige Bezeichnung Areva Wind M5000) mit einer Gesamtleistung von 200 MW. Jedes Windrad hat eine Leistung von 5.000 Kilowatt. Die Windkraftanlagen mit einer Gesamthöhe von 148 Metern, von der Wasserlinie bis zur Blattspitze, bestehen aus einer Gondel, dem Rotorstern und dem Turm. Vom Meeresboden aus gerechnet ist die Anlage knapp 178 Meter hoch und damit höher als der Kölner Dom (157 Meter).

In 90 Meter Höhe über dem Meeresspiegel beherbergt die etwa 200 Tonnen schwere Gondel auf einer Fläche von rund 88 qm die wesentlichen technischen Anlagen zur Energieumwandlung: das Getriebe, das Rotorlager und den Generator.

Der Rotorstern hat einen Gesamtdurchmesser von 116 Metern und überstreicht damit eine Fläche von rund anderthalb Fußballfeldern. Bei der Drehung des Rotorsterns wird die Energie des Windes zunächst in mechanische Energie und anschließend im Generator in elektrische Energie umgewandelt. Die Windkraftanlagen schalten sich bei mehr als 25 m/s, das entspricht Windstärke 10, zum Schutz ab. Bei voller Leistung drehen sich die Rotoren mit einer Blattspitzengeschwindigkeit von rund 320 km/h etwa 15 Mal in der Minute um die eigene Achse.

Lage und Fakten

Lage	Südliche Deutsche Bucht, nördlich des 54. Breitengrades
Entfernung zur Küste	45 km vor der Insel Borkum
Wassertiefe	25–35 m
Anzahl der Windenergieanlagen	40
Installierte Leistung	200 MW
Stromerzeugung pro Jahr	700 GWh
Vollnutzungsstunden	3.500 h pro Jahr
Haushalte pro Jahr	Stromproduktion für rechnerisch 200.000 Haushalte pro Jahr, bei einem angenommenen Verbrauch von 3.500 kWh je Haushalt und Jahr.
Flächenbedarf	56 km2
Betriebsdauer	25 Jahre
Baubeginn	September 2011 (1. Ausbauphase, Baubeschluss Dezember 2010)
Aufnahme des Dauerbetriebs	September 2015
Gesellschafter	28

Lage des Windparks

Technische Daten

Typ Windenergieanlage (WEA)	Adwen AD5-116 (vorherige Bezeichnung Areva Wind M5000)
Nettoleistung	5 MW
Gesamthöhe ab Wasserlinie	148 Meter
Gesamthöhe vom Meeresgrund	178 Meter
Nabenhöhe	90 m
Rotordurchmesser	116 m
Gesamtgewicht	> 1000 t
Gewicht Rotor	110 t
Gewicht des Maschinenbaus	200 t
Gründungsstruktur	Tripod
Höhe des Tripod	rund 45 m
Länge der Piles (Tripod)	25–30 m
Durchmesser der Piles (Tripod)	rund 2,5 m

Parkübersichtsgrafik

Betriebsdaten

Nennleistung	5 MW
Einschaltwindgeschwindigkeit	3,5 m/s (Windstärke 3)
Nennwindgeschwindigkeit	12,5 m/s (Windstärke 6)
Abschaltwindgeschwindigkeit	25 m/s (Windstärke 10)
Drehzahl	5,9–14,8 U/min
Blattspitzengeschwindigkeit	90 m/s (324 km/h)

Tripod

Die feste Verankerung auf dem Meeresgrund

Mit den dreibeinigen Fundamenten (Tripods) sind die Windkraftanlagen fest auf dem Meeresboden verankert. Die bis zu 900 t schweren und rund 45 m hohen Stahlkonstruktionen wurden mit jeweils 25 bis 30 m langen Stahlrohren mit einem Durchmesser von rund 2,5 m, den sogenannten Piles, am Meeresboden „festgenagelt“. Dabei wurden im sogenannten Prepiling-Verfahren erst die bis zu 100 t schweren Stahlrohre mittels einer Rammschablone exakt an den entsprechenden Stellen auf dem Meeresgrund platziert und jeder Pile mit bis zu 3.000 Hammerschlägen eingerammt. Anschließend wurden die Tripods millimetergenau auf die Stahlnägel gesetzt. Insgesamt wurden für das Fundament des Windparks, bestehend aus 40 Tripods und 120 Stahlnägeln, rund 48.000 t Stahl verbaut.

Trianel Umspannplattform

Die „Steckdose“ des Windparks

Die parkinterne Umspannplattform ist die „Steckdose“ des Windparks. Auf zwei Decks beherbergt die haushohe Umspannplattform 20 Meter über dem Meeresspiegel die Transformatoren zur Umspannung des erzeugten Stroms. Zwei Großtransformatoren wandeln den produzierten Strom von der 33-kV-Spannungsebene auf die zur Übertragung zum Netzanschluss benötigte Spannung von 155 kV um. Der Trianel Windpark Borkum teilt sich die Umspannplattform mit dem Schwesterpark Trianel Windpark Borkum II.

Netzanschluss (TENNET)

Der Transport

Die Konverterplattform DolWin alpha mit einer Kapazität von 800 MW ist das Herzstück der Offshore-Netzanbindung DolWin 1 des Netzbetreibers TenneT. Sie weist mit einer Höhe von 42 Metern und einer Grundfläche von rund 2.600 qm eine beeindruckende Größe auf. Hier wird der im Trianel Windpark Borkum produzierte Drehstrom in Gleichstrom umgewandelt und anschließend über ein 75 Kilometer langes Seekabel an Land transportiert. Über eine weitere 90 Kilometer lange Landtrasse gelangt der Windstrom zur Konverterstation Dörpen West.

Konverterstation Dörpen West

Die Umwandlung

In der Konverterstation Dörpen West im Emsland wird der Gleichstrom vom Netzanschluss in der Nordsee wieder in Drehstrom umgewandelt und schließlich in das Übertragungsnetz eingespeist. So gelangt der Strom aus Offshore-Windenergie ins Übertragungsnetz.
